在五金制造、电线电缆、航空航天等众多工业领域，金属线材的精密加工是产品生产的关键环节。从日常使用的铁钉、铁丝，到高端电子设备中的超细铜丝，再到工程机械用的高强度钢丝绳，这些不同规格、不同性能的金属线材，其成型过程都离不开核心设备 —— 拉丝机。拉丝机通过科学的力学应用与结构设计，将粗金属线材转化为细径、高精度、高性能的成品线材，其工作原理贯穿了金属塑性变形、机械传动、精度控制等多学科技术，是现代工业生产中不可或缺的关键装备。

一、核心原理：塑性变形的科学应用

拉丝机的工作本质，是利用金属材料特有的塑性变形特性，通过外力拉伸实现线材的 “减径增韧”。金属材料在受到超过其屈服强度的轴向拉力时，会发生永久变形而不破裂，这种变形过程中，金属内部的晶粒结构会被拉长、细化，不仅使线材的横截面面积减小、长度延长，还能显著提升其强度、硬度等力学性能，同时优化表面光洁度。

这一过程遵循体积守恒定律，即粗线材的横截面积与长度的乘积，等于成品线材的横截面积与长度的乘积。例如，将直径 6mm 的粗铁丝拉制成直径 3mm 的细铁丝，其长度会延长至原来的 4 倍（横截面积与直径的平方成正比）。为了避免局部应力集中导致线材断裂，拉丝机通过专用模具的 “工作锥角” 设计，让线材从粗到细逐步过渡变形，使应力均匀分布，保障成型过程的稳定性。

二、关键结构：协同工作的核心部件

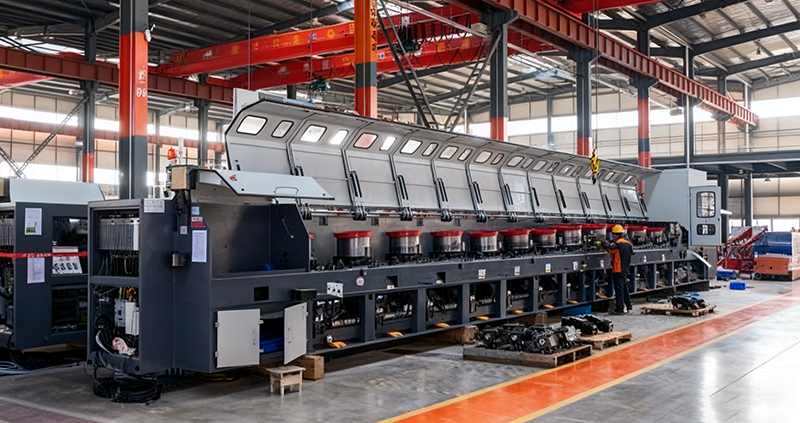

一台高性能的拉丝机，是多个功能部件协同工作的系统工程。不同类型的拉丝机（如连续式、立式、卧式）在结构上略有差异，但核心部件的功能逻辑一致，以下以应用最广泛的连续式拉丝机为例，解析其关键组成：

1. 放线装置：稳定输出的 “源头保障”

放线装置是拉丝机的起始环节，主要由工字轮放线架、张力调节器组成。其核心功能是将缠绕有粗金属线材的工字轮固定，通过张力调节器控制线材释放的速度和张力，避免线材在放线过程中出现缠绕、打结或张力波动，为后续拉伸工序提供稳定的原料供给。针对不同材质的线材，放线装置的张力设定也有所区别：硬质线材（如钢丝）张力需略大，避免放线过松；软质线材（如铜丝）张力需适中，防止线材被拉断。

2. 拉丝模具：线材成型的 “核心关口”

拉丝模具是决定成品线材直径、精度和表面质量的关键部件，被称为拉丝机的 “心脏”。其内部结构通常分为三部分：入口锥、工作带、出口锥。入口锥引导线材顺利进入模具，工作带是线材发生塑性变形的核心区域，其孔径直接决定成品线材的直径，出口锥则用于减少线材与模具的摩擦，避免线材表面划伤。

根据加工线材的材质和精度要求，模具的材质也有所不同：加工铁丝、钢丝等硬质线材时，多采用硬质合金模具，其耐磨性强、使用寿命长；加工铜丝、铝丝等软质线材或高精度线材时，常采用金刚石模具，其表面光洁度高，能保障线材的精密成型。此外，模具的工作锥角设计也需根据线材特性调整，一般在 12°-18° 之间，平衡变形效率与线材质量。

3. 牵引装置：动力输出的 “核心引擎”

牵引装置的作用是为线材拉伸提供持续、稳定的动力，主要由牵引轮、传动机构组成。通过调节牵引轮的转速，使其高于放线轮的转速，从而对线材施加轴向拉力，促使线材在模具的约束下发生塑性变形。牵引装置的转速稳定性直接影响线材的拉伸质量，若转速波动过大，会导致线材张力不均，出现直径偏差或断裂现象。因此，现代拉丝机的牵引装置多采用变频调速技术，实现转速的精准控制。

4. 冷却润滑系统：保障稳定的 “关键辅助”

线材在拉伸过程中，金属内部的变形功会转化为内能，导致线材温度升高，同时线材与模具之间的摩擦会加剧模具磨损，影响线材表面质量。冷却润滑系统通过持续向模具和线材喷射专用拉丝油（或乳化液），实现三大功能：一是冷却降温，避免线材因过热而软化，保障其力学性能；二是润滑减磨，减少线材与模具的摩擦，延长模具使用寿命；三是清洁防锈，带走拉伸过程中产生的金属碎屑，同时防止线材生锈。

不同行业对拉丝油的要求也有所差异：五金行业加工铁丝、钢丝时，需选用高粘度、抗磨性强的拉丝油；电线电缆行业加工铜丝、铝丝时，需选用低粘度、清洁度高的拉丝油，避免油污影响后续的绝缘层包裹。

5. 精度检测与控制系统：品质保障的 “智能防线”

为了确保成品线材的精度，现代拉丝机普遍配备了在线检测与控制系统。其中，直径检测装置（如激光测径仪）能实时监测线材的直径，当检测结果超出允许偏差范围（通常为 ±0.02mm）时，系统会自动报警并停机，便于操作人员及时调整模具或工艺参数；张力控制系统则通过传感器实时感知放线、拉伸、收线过程中的张力变化，自动调节相关部件的转速，避免线材过松（缠绕错乱）或过紧（断裂）。此外，部分高端拉丝机还配备了计算机控制系统，可实现工艺参数的存储、调用和自动化调整，提升生产效率和产品一致性。

6. 收线装置：成品存储的 “最后环节”

收线装置的作用是将拉伸成型后的成品线材整齐缠绕在工字轮上，便于存储、运输和后续加工。收线装置的转速需与牵引装置的转速保持同步，确保线材的张力均匀，缠绕整齐。根据线材的规格和用途，收线装置可分为工字轮收线、盘状收线等形式，部分设备还配备了排线机构，进一步提升线材缠绕的规整度。

三、工作流程：从粗线到细线的精密蜕变

以五金行业常用的铁丝拉丝为例，拉丝机的完整工作流程可分为以下六个步骤，清晰展现线材的成型过程：

1. 原料准备与放线

将缠绕有粗铁丝（如直径 6mm）的工字轮安装在放线架上，检查线材的表面质量，确保无明显划痕、锈蚀等缺陷。随后，将线材的一端穿过张力调节器，调整张力至合适范围，启动放线装置，确保线材稳定释放，无缠绕、打结现象。

2. 线材穿模定位

通过牵引装置的辅助，将铁丝的一端牵引至拉丝模具处，依次穿过模具的入口锥、工作带、出口锥，确保线材与模具的中心轴线对齐，避免因偏心导致线材直径偏差或表面划伤。此时，模具的工作带孔径已根据成品需求（如直径 3mm）提前设定。

3. 持续拉伸成型

启动牵引装置，牵引轮以设定的转速转动，通过转速差对线材施加稳定的轴向拉力。在拉力的作用下，铁丝进入模具工作带后，横截面开始均匀收缩，从 6mm 逐步减小至 3mm，长度同步延长，金属内部的晶粒结构被细化，强度和硬度得到提升。这一过程中，模具的约束作用确保了线材的圆度和直径精度。

4. 冷却润滑处理

在拉伸过程中，冷却润滑系统持续向模具和线材喷射拉丝油，拉丝油不仅能快速带走线材和模具产生的热量，降低线材温度，还能在线材与模具之间形成一层油膜，减少摩擦磨损，同时清洁线材表面的金属碎屑，保障线材表面的光洁度。

5. 在线精度检测

直径检测装置实时监测拉伸后线材的直径，将检测数据与设定的标准值进行对比。若线材直径偏差在允许范围内，设备继续运行；若偏差超出标准（如大于 3.02mm 或小于 2.98mm），系统立即发出报警信号，同时自动停机，操作人员需检查模具是否磨损、张力是否稳定等，待问题解决后再重新启动设备。

6. 成品收线存储

经过检测合格的成品铁丝，通过收线装置缠绕在工字轮上。收线过程中，排线机构会引导线材均匀分布，避免出现重叠、错乱等情况，确保线材缠绕整齐、张力均匀。当工字轮缠绕满后，设备自动停机，更换新的工字轮继续生产，缠绕好的成品线材可直接用于后续的裁剪、电镀、折弯等加工工序。

四、多道次拉伸：超细线材的成型方案

当需要将粗线材拉制成极细的成品（如直径 0.5mm 以下的铜丝、钢丝）时，若采用单次拉伸，变形量过大易导致线材断裂，且难以保障精度。此时，需采用多道次连续拉伸工艺，即线材依次穿过多个孔径逐渐减小的模具，每道次完成一定比例的变形（通常每道次收缩 10%-15%），逐步达到目标直径。

例如，将直径 5mm 的铜丝拉制成直径 0.3mm 的超细铜丝，需设置 10-12 道拉伸工序，第一道模具孔径约 4.5mm，第二道约 4.0mm，依次递减，最后一道模具孔径为 0.3mm。在多道次拉伸过程中，每道工序后都需配备冷却润滑系统和张力调节装置，确保各道次的变形均匀、张力稳定，避免线材在拉伸过程中出现疲劳断裂。此外，多道次拉伸机的各牵引轮转速需严格匹配，确保线材的拉伸速度连续、稳定，保障成品线材的精度和表面质量。

五、行业应用与技术发展趋势

1. 主要应用领域

拉丝机的应用范围覆盖多个工业领域，不同行业对线材的规格、性能要求不同，拉丝机的工艺和结构也会有所适配：

• 五金行业：用于加工铁钉、铁丝、钢丝网、紧固件等产品的线材，要求线材强度高、表面光洁，模具多采用硬质合金材质，冷却润滑系统需具备强抗磨性；

• 电线电缆行业：用于加工铜丝、铝丝等导体线材，要求线材导电性能好、直径精度高，多采用金刚石模具和低粘度拉丝油，避免影响导电性能；

• 航空航天行业：用于加工高强度、高精度的特种钢丝、钛丝等，要求线材的力学性能稳定、耐腐蚀性强，拉丝机需具备更高的精度控制和环境适应性；

• 医疗器械行业：用于加工超细不锈钢丝、钛合金丝等，用于制作手术器械、植入物等，对线材的直径精度、表面光洁度和生物相容性要求极高，需采用高精度金刚石模具和洁净型冷却润滑系统。

2. 技术发展趋势

随着工业生产对线材精度、效率和环保要求的不断提高，拉丝机的技术也在持续升级，主要呈现以下发展趋势：

• 智能化升级：集成物联网、大数据、人工智能等技术，实现工艺参数的自动优化、设备状态的实时监测和故障预警，提升生产效率和产品一致性；

• 高精度控制：采用更先进的激光测径仪、张力传感器等检测设备，结合伺服控制系统，将线材直径精度控制在 ±0.001mm 以内，满足高端行业的需求；

• 节能环保：研发低能耗的传动机构和冷却润滑系统，采用可回收、环保型拉丝油，减少能源消耗和环境污染；

• 模块化设计：将拉丝机的核心部件设计为模块化结构，便于设备的维护、升级和定制化生产，适配不同行业的个性化需求；

• 多材质适配：开发适用于特种金属材料（如钛合金、高温合金、复合材料）的拉丝工艺和设备，拓展拉丝机的应用范围。

结语

拉丝机的工作原理看似简单，实则融合了金属材料学、机械工程、自动控制等多学科的核心技术，其通过 “模具约束 + 外力拉伸 + 冷却润滑 + 精度控制” 的协同作用，实现了金属线材从粗到细、从低精度到高精度、从普通性能到高性能的蜕变。作为工业生产中的关键装备，拉丝机的技术水平直接影响着下游产品的质量和竞争力。随着智能化、高精度、节能环保等技术趋势的发展，拉丝机将不断迭代升级，为更多行业提供更优质、更高效的线材加工解决方案，推动现代工业的持续进步。
